ÉTUDE DE CAS
Ventilateur d’anesthésie vétérinaire
Nous avons réalisé le design et l’ingénierie d’un ventilateur d’anesthésie à l’aspect épuré et à la technologie de pointe pour les cliniques vétérinaires.
Entreprise
Industrie
Vétérinaire
Secteur thérapeuthique
Respiratoire
Type de produit
Appareil physique
Expertise
Stratégie d’innovation
Design UX & UI
Design industriel
Ingénierie mécanique
Ingénierie électronique
Développement logiciel embarqué
Assurance qualité
L’ambition de Dispomed: moderniser l’anesthésie vétérinaire
Dispomed, fabricant et distributeur d’équipements de soins vétérinaires, souhaitait donner un nouveau souffle à l’un de ses ventilateurs d’anesthésie. Son ambition: le rendre plus moderne, plus simple à utiliser, et mieux adapté à la réalité des cliniques d’aujourd’hui.
En analysant le marché de plus près, Dispomed a constaté qu’il n’existait que deux options: d’un côté, des ventilateurs vieillissants, et de l’autre, des appareils de pointe, conçus pour la médecine humaine, et souvent trop coûteux pour les cliniques. Entre les deux, il y avait un espace à combler. Dispomed y a vu une réelle opportunité: celle de concevoir un ventilateur pensé pour les vétérinaires, à la fois moderne, performant, facile à utiliser, et à un prix abordable.
Un partenariat complet du concept à la production
Dispomed possédait déjà de solides connaissances en systèmes pneumatiques et mécaniques, CLEIO a apporté le reste. Notre équipe a réuni ses experts en design industriel, mécanique, électronique, développement de logiciel embarqué, design UX-UI et assurance qualité pour compléter leur savoir-faire.
Ensemble, nous avons conçu un appareil compact à la pointe de la technologie, qui redéfinit les standards du secteur.
Une interface intuitive pour éviter la surcharge cognitive
Nos experts en facteurs humains sont allés sur le terrain, à la rencontre des vétérinaires, pour comprendre leur réalité et observer la façon dont ils utilisaient le dispositif existant.
Très vite, plusieurs problèmes récurrents ont été pointés du doigt: les informations affichées par l’appareil manquaient de clarté, les alarmes visuelles et sonores généraient du stress, et les commandes manuelles rendaient chaque ajustement complexe.
Tous ces éléments avaient un impact négatif en ralentissant les procédures. Il était alors primordial pour nos experts de réduire ces points de frictions en apportant de nouvelles solutions.
Des informations bien dosées

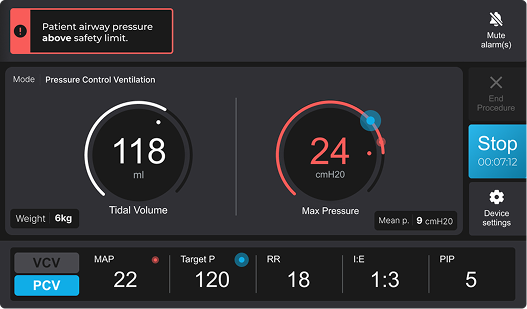

Notre équipe de designers UX/UI a d’abord repensé les parcours utilisateurs pour que l’appareil reste simple à utiliser, même en situation de stress. L’objectif était d’éviter toute surcharge cognitive, notamment lors de la gestion des alarmes.
Plus concrètement, elle a veillé à ce que les informations affichées par l’appareil soient suffisantes, compréhensibles, et correspondent au modèle mental de l’utilisateur, quel que soit son niveau d’expertise. Résultat, les informations sont affichées au bon moment, bien dosées, et pensées pour que chacun s’y retrouve.
Une aide à la configuration pour limiter les erreurs
Parce qu’un bon design, c’est aussi limiter les erreurs d’utilisation, nous avons intégré une fonctionnalité qui n’existait pas sur les ventilateurs d’ancienne génération: l’ajustement automatique des paramètres de ventilation selon le poids de l’animal.
Ainsi, l’appareil suggère des valeurs typiques pour guider la configuration initiale et éviter les risques d’erreurs de paramétrage. C’est une aide précieuse pour les utilisateurs moins expérimentés comme pour les équipes qui ont besoin d’agir rapidement en pleine intervention.
Un minimum de boutons physiques

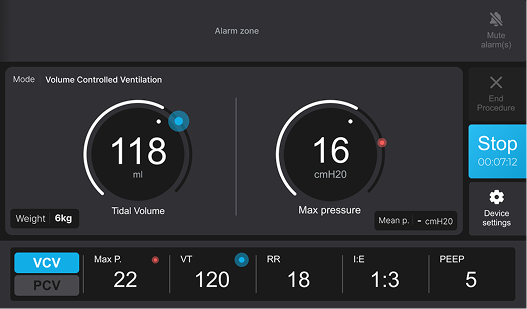

La nouvelle interface a été pensée pour que chaque geste compte. Elle se compose d’une molette principale pour les ajustements rapides, d’un écran tactile offrant des informations claires, et du strict nécessaire en boutons physiques. De cette façon, les vétérinaires peuvent se concentrer sur l’essentiel: le bien-être et la sécurité du patient.
Un système à turbine réduisant considérablement les coûts
Au départ, nos ingénieurs mécaniques pensaient utiliser un système pneumatique alimenté par du gaz comprimé, comme sur la majorité des ventilateurs du marché. Mais en creusant un peu plus loin avec des études de faisabilité et en se penchant sur les dernières innovations, notre équipe a finalement proposé une autre solution: un système à turbine.
Cette alternative a simplifié la conception globale en supprimant la nécessité de composantes pneumatiques internes. Surtout, elle a permis de réduire considérablement les coûts de fabrication. En contrepartie, nos développeurs ont dû relever un défi: concevoir un algorithme plus complexe, capable de commander la turbine de l’appareil avec précision, quel que soit le scénario d’usage.
Un logiciel embarqué fiable pour s’adapter à tous les scénarios d’usage
Derrière sa simplicité d’utilisation, le ventilateur d’anesthésie cache une architecture logicielle complexe. C’est elle qui garantit les performances fiables et constantes de l’appareil, quelles que soient les circonstances dans lequel il est utilisé.
Un micro-processeur à double noyau
Le logiciel embarqué fonctionne sur un micro-processeur à double noyau: un noyau pilote l’algorithme de contrôle et l’autre gère l’interface graphique. Cette séparation était essentielle pour réduire les risques. De cette façon, les fonctions essentielles pour la sécurité sont isolées et continuent d’être opérationnelles en cas de défaillance d’une autre.
Un algorithme en boucle fermée
Parce qu’un chat n’a pas les mêmes poumons qu’un chien, le logiciel devait pouvoir s’adapter à tous les profils d’animaux. Nous avons donc développé un algorithme en boucle fermée capable d’ajuster automatiquement la ventilation selon les caractéristiques de chaque animal.

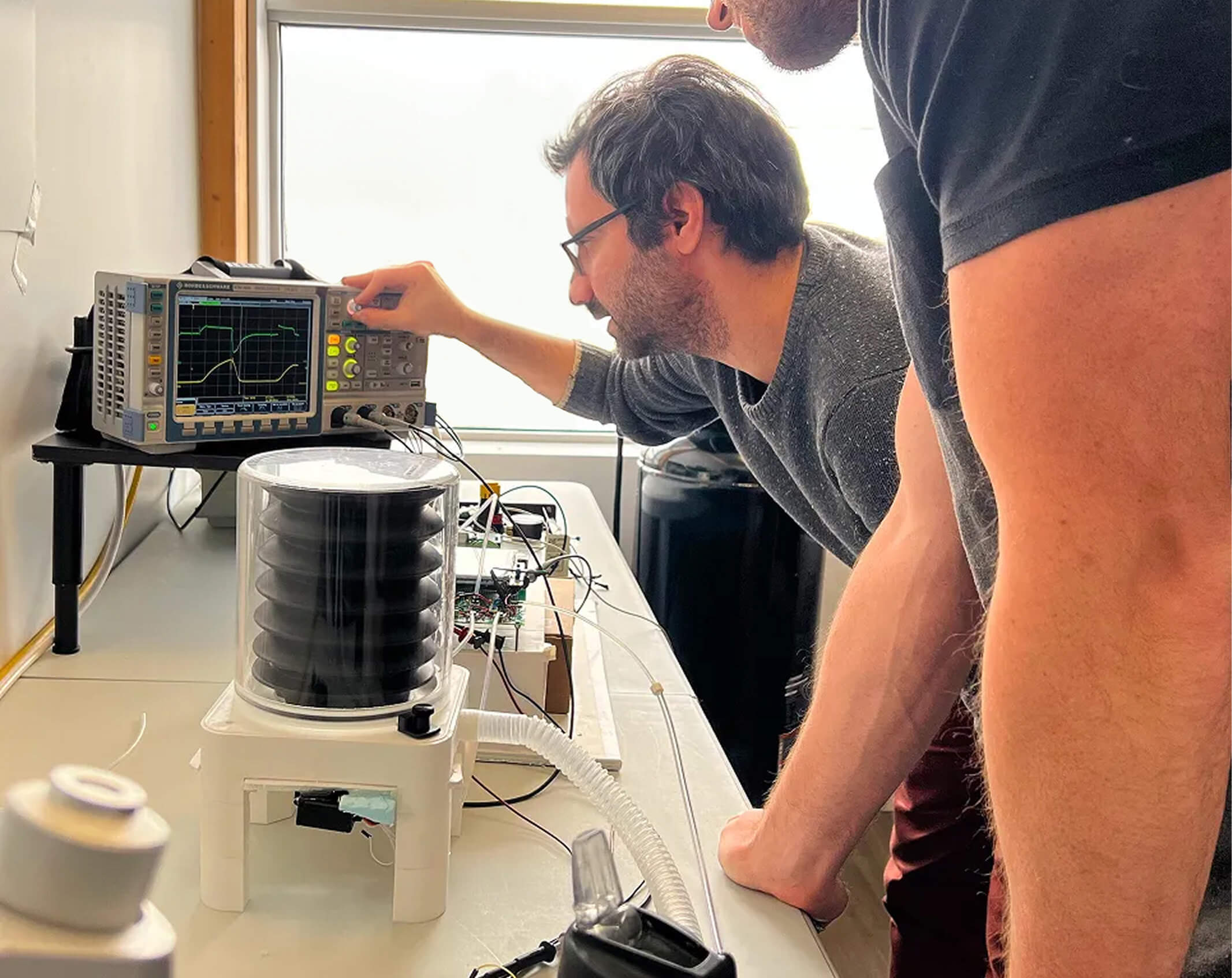

Pour valider notre approche, nous avons d’abord conçu une preuve de concept testée sur un poumon artificiel. Grâce à une optimisation continue, le logiciel embarqué a atteint une performance stable dans tous les modes d’opération.
Un design compact, pensé pour les environnements cliniques
Si la performance de l’appareil est primordiale, son apparence l’est tout autant.
Une signature visuelle forte

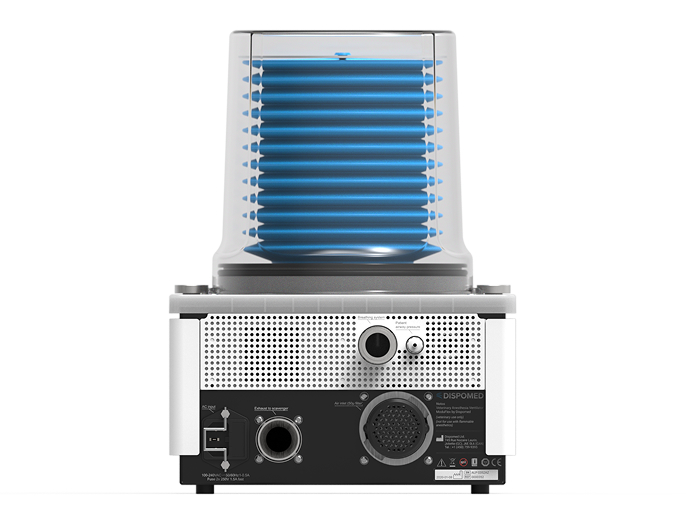

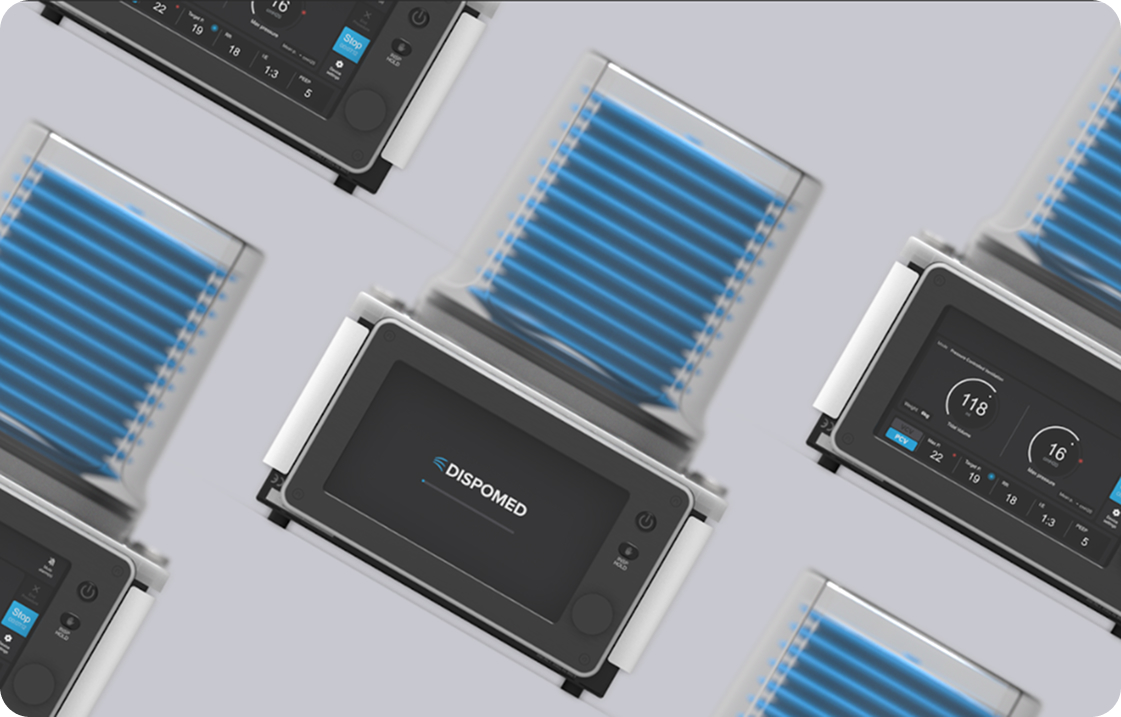

Le soufflet bleu est devenu la signature visuelle de l’appareil et aide la marque à se démarquer sur le marché. Il renforce son identité et lui permet de s’intégrer aux autres produits de Dispomed.
Une forme minimaliste et conviviale

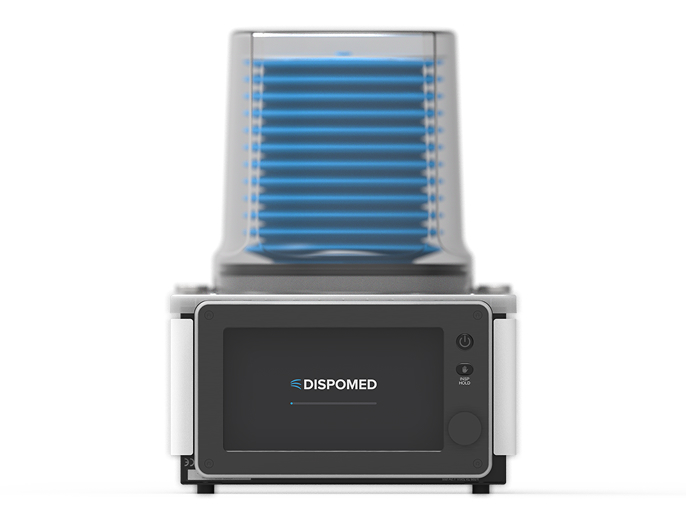

La cloche du soufflet, avec sa forme carrée sur le dessus, se retire facilement, sans avoir besoin de poignées. Ce détail ergonomique renforce l’esthétique minimaliste de l’appareil, mais pas uniquement. Il permet aussi à l’utilisateur de porter toute son attention sur l’écran, élément central pendant les interventions.
Une taille compacte

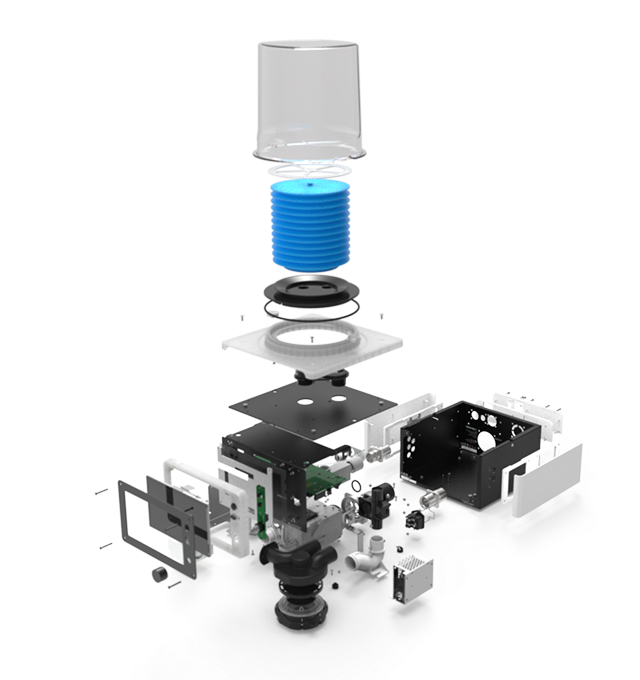

Nos ingénieurs ont intégré tous les composants pneumatiques, électroniques et mécaniques dans un boîtier compact, sans rien sacrifier à la performance de l’appareil. Malgré les contraintes d’espace, ils ont réussi à simplifier l’assemblage, l’entretien et le nettoyage: trois atouts essentiels dans un environnement clinique.
Une démarche qualité rigoureuse qui priorise la sécurité
Lors de l’évaluation réglementaire, notre équipe en assurance qualité s’est rendue compte que la réglementation applicable aux ventilateurs vétérinaires est bien moins précise que celle des dispositifs médicaux destinés à l’humain. Devant ce flou, nous avons pris l’initiative d’appliquer, autant que possible, les mêmes normes de sécurité que celles reconnues pour les appareils médicaux, dont la norme IEC 60601-1.
Cette décision n’a pas été prise au hasard. Notre objectif était de garantir la performance et la sécurité de l’appareil, tout en lui permettant de se démarquer sur un marché où les normes sont appliquées de manière inégale.
Une identité de marque qui met l’accent sur l’innovation et le bien-être des animaux
Nous avons accompagné Dispomed bien au-delà du développement de son produit. Ensemble, nous avons réfléchi à la stratégie de lancement de son premier appareil conçu et fabriqué en interne.
Nos experts en stratégie d’innovation ont jeté les bases d’une identité de marque qui sort du lot en incluant une feuille de route pour le développement de futurs produits. Du wording à l’identité visuelle, jusqu’à la création de contenus marketing et d’un slogan, nous avons présenté des pistes axées sur l’innovation et le bien-être animal.
Dispomed a eu ensuite toutes les cartes en mains pour faire évoluer ces idées selon sa propre vision et créer une identité qui lui ressemble.
Un ventilateur innovant prêt pour la production

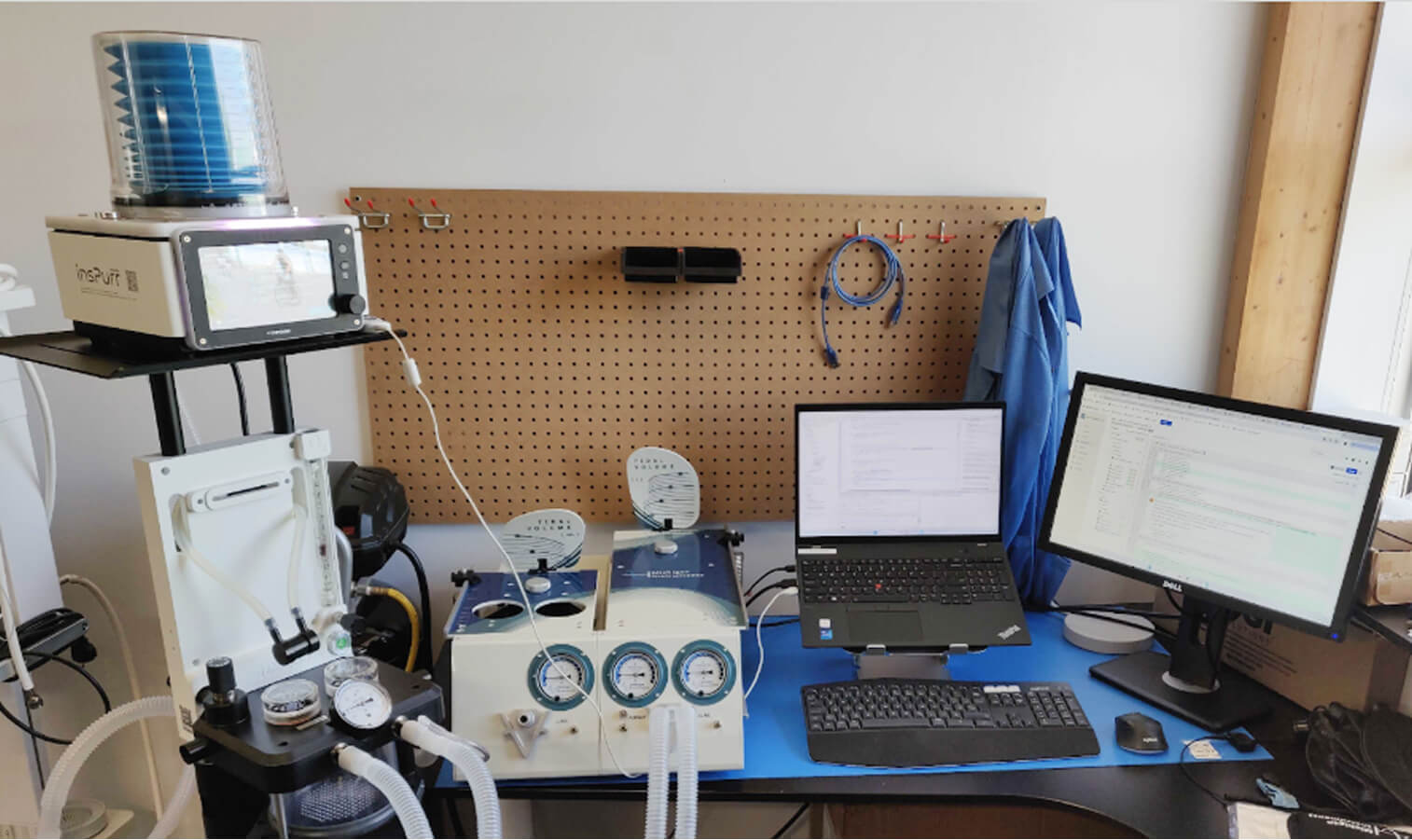

Avant de passer à la production, les prototypes ont été testés par nos équipes sur des poumons artificiels, puis par des vétérinaires sur de vrais patients à quatre pattes. Ces essais ont permis d’apporter les toutes dernières optimisations.
En parallèle, nous avons accompagné Dispomed dans la mise en place de la chaîne d’approvisionnement à travers la sélection et la communication avec les fournisseurs, l’inspection des premières pièces fabriquées, et la formation sur place de leur équipe pour l’assemblage. L’objectif: qu’elles soient entièrement autonomes pour la production.
Aujourd’hui, le ventilateur est commercialisé et reçoit déjà d’excellents retours de la part des premiers utilisateurs qui apprécient sa facilité d’utilisation, sa fiabilité et son ergonomie.
Grâce au soutien de CLEIO, Dispomed propose désormais aux cliniques vétérinaires un ventilateur aussi précis et confortable que ceux destinés à l’humain. Son format compact et son prix abordable en font une solution parfaitement adaptée aux besoins du terrain.
